Ручной лазерный сварочный аппарат — подробное руководство

Традиционные методы аргонодуговой и электросварки страдают от таких проблем, как сложность эксплуатации, большие деформации, низкая эффективность и плохое качество сварного шва. Стационарные настольные лазерные сварочные аппараты ограничены размером рабочего места и не могут гибко обрабатывать заготовки большого размера и неправильной формы, предназначенные для использования на открытом воздухе. Ручные лазерные сварочные аппараты с инновационной конструкцией, включающей ручную сварочную горелку, гибкое оптическое волокно и мобильный основной блок, идеально решают проблемы, присущие как традиционному, так и настольному оборудованию.

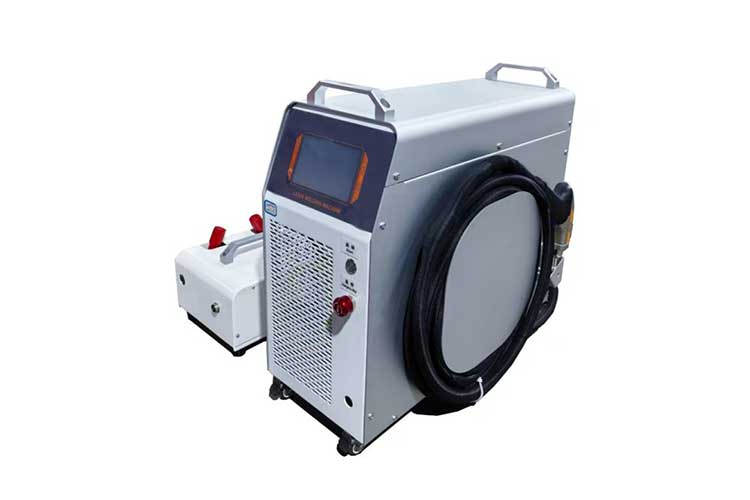

Ручной лазерный сварочный аппарат — это мобильное, бесконтактное и гибкое устройство для лазерной сварки. Его основные компоненты включают волоконный лазер, ручной сварочный пистолет, гибкий волоконно-оптический кабель передачи, интеллектуальную систему управления и систему охлаждения.

Основная технология основана на принципе теплопроводного плавления с использованием лазерного луча высокой плотности энергии в сочетании с гибкой волоконно-оптической передачей для обеспечения гибкой сварки. Процесс состоит из четырех этапов:

Генерация лазерного излучения: Волоконный лазер (1070 нм) излучает высокоэнергетический непрерывный/импульсный лазерный свет с эффективностью электрооптического преобразования, превышающей 30%.

Гибкая передача: Лазерный луч передается на ручную сварочную горелку по гибкому волоконно-оптическому кабелю длиной 5-20 метров, отличающемуся низкими потерями и гибкостью, что позволяет адаптироваться к сложным условиям работы.

Фокусированное плавление: Фокусирующая линза внутри сварочной горелки фокусирует лазерный луч в крошечное пятно размером 0,1-2 мм, достигая плотности энергии 10⁶ Вт/см², мгновенно расплавляя металл и образуя расплавленную ванну.

Формирование сварного шва: Ручная сварочная горелка перемещается вместе с лучом, позволяя расплавленной ванне охлаждаться и затвердевать, образуя сварной шов. Устройство подачи проволоки позволяет добавлять присадочную проволоку, повышая прочность сварного шва.

Основные характеристики: Чрезвычайно высокая скорость лазерного нагрева и охлаждения (на уровне миллисекунд), зона термического воздействия (ЗТВ) всего 0,1-0,5 мм, что минимизирует деформацию заготовки и прогорание.

Ручной и свободно перемещаемый: не ограничен размером, формой заготовки или расположением рабочего места; подходит для сварки крупных заготовок, нестандартных конструкций, в замкнутых пространствах и на открытом воздухе.

Не требуется профессиональный сертификат сварщика: по сравнению со сваркой TIG, не требуется обширное обучение; новички могут освоить работу за 1-2 часа.

Чрезвычайно малая зона термического воздействия: всего 1/10 от традиционной сварки; заготовки не деформируются, не прогорают и не меняют цвет; стабильная сварка даже на тонких пластинах (0,1 мм).

Красивые сварные швы, не требующие шлифовки: гладкие, ровные и серебристо-белые сварные швы исключают необходимость последующей шлифовки и полировки, экономя производственные процессы и затраты.

Высокая прочность и превосходная герметизация: равномерное проплавление, отсутствие пористости и трещин; прочность сварного шва близка к прочности основного материала, подходит для требований к герметизации и сопротивлению давлению.

Высокая скорость: в 2-10 раз быстрее, чем TIG-сварка; мощность 1000 Вт позволяет сваривать 10-15 метров сварного шва в час, что значительно увеличивает производительность.

Свариваемые материалы: углеродистая сталь, нержавеющая сталь, алюминий, медь, оцинкованный лист, титановый сплав и др.; поддерживает сварку разнородных материалов.

Безтопливная/низкодымная сварка: меньше сварочных дымов; достаточно простого пылеудаления; отсутствие вредных газов, что улучшает условия труда.

Сварка листового металла для дверей, окон, шкафов, сантехники и лифтов из нержавеющей стали.

Сварка рекламных букв из нержавеющей стали и титана, обеспечивающая эстетически привлекательные сварные швы, не требующие шлифовки.

Сварка стальных конструкций, труб, опор и ограждений на месте.

Ремонт и сварка оборудования, пресс-форм, рам и корпусов транспортных средств с минимальной деформацией и быстрым ремонтом.

Сварка лотков для батарей, корпусов зарядных станций, листового металла и рам электромобилей.

Ремонт и сварка автомобильных деталей, ступиц колес и выхлопных труб.

Сварка инструментов, мебельной фурнитуры и кухонной утвари (кастрюли, сковородки и мойки из нержавеющей стали).

Ручные лазерные сварочные аппараты, благодаря своим основным характеристикам — гибкости в использовании и точности лазерной сварки, — полностью решают проблемы традиционной сварки («сложность в эксплуатации, большие деформации, низкая эффективность») и настольной лазерной сварки («фиксированность и ограниченность в сценариях применения»). Обладая пятью ключевыми преимуществами, включая исключительную гибкость, чрезвычайно простое управление, высокое качество, высокую эффективность и энергосбережение, а также экологичность, они стали революционным оборудованием в области сварки металлов.
